Система гамма-видения "Мультиплекс".
|
Представленная Вашему вниманию система гамма-видения "Мультиплекс" открывает возможности принципиально-новой технологии дистанционного радиационного контроля. Новизна метода заключается в построении изображения реальных объектов, испускающих гамма-лучи. Изображения в гамма-лучах накладывается на обычное телевизионное изображение. Дальнейшая обработка отдельных фрагментов изображения дает возможность дистанционного измерения спектров излучения и активности источников гамма-излучения, находящихся в поле зрения системы гамма-видения. Более того, все эти возможности реализуются и в том случае, если источники излучения находятся за массивной преградой (защитой) или под землёй.
Области применения:
мониторинг обширных территорий радиационно-опасных объектов - выделение отдельных источников излучения, дистанционное измерение их спектров и радиационных характеристик, сигнализация о выбросах и перемещении ИИИ.
интроскопический контроль состояния хранилищ РАО, контейнеров ИИИ;
обнаружение и дистанционная идентификация источников гамма-излучения в аварийных ситуациях;
обнаружение утерянных, скрытых, замаскированных источников, в том числе источников, находящихся за массивной преградой, под землёй или в контейнерах;
![Интроскопические исследования захоронения радиоактивных отходов](image/multip1b.jpg)

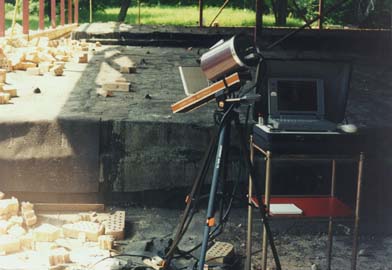

Интроскопические исследования захоронения радиоактивных отходов.
Основные технические характеристики:
Угловое разрешение - 2o и 4o (два варианта).
Поле зрения в первом варианте 26o х 34o, во втором варианте 40o х 60o.
Размерность изображения гамма-поля от 20х20 до 100х100.
Рабочий энергетический диапазон 0,1... 2 МэВ.
Чувствительность по гамма-излучению 137Cs - 0,8 см-2с-1 при времени экспозиции 1 мин.
Величина экспозиции в режиме "Обзор" 1...5 с.
Дистанция наблюдения и измерения 1...200 м.
Габариты регистратора 500 х 220 х 170.
Вес регистратора 5 кг.
Вес кейса с электронными блоками 8 кг.
Электропитание системы в стационарных условиях - от сети 220В 50 Гц, в полевых условиях от бортовой сети автомобиля 12В.
Потребляемая мощность - 60 Вт.
![Источник ионизирующего излучения без защиты, обнаруженный системой гамма-видения Мультиплекс](image/mpx1.jpg)

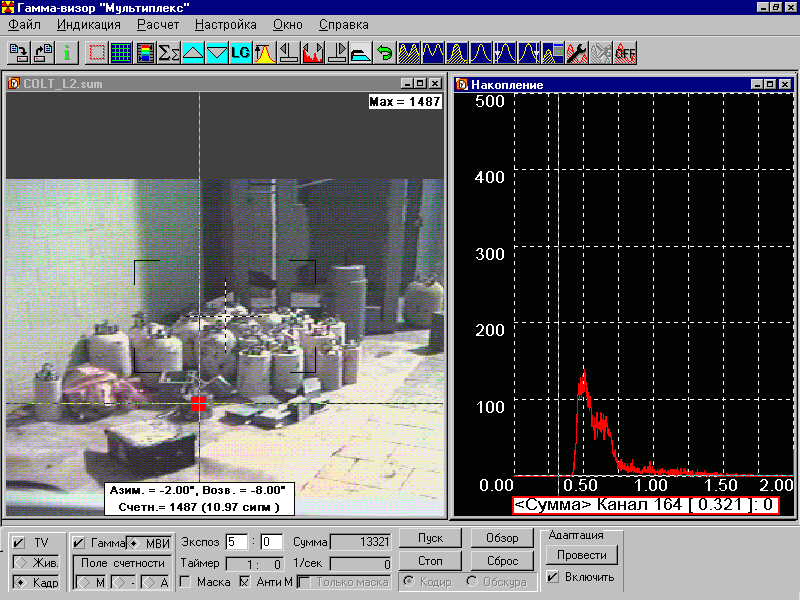

Источник ионизирующего излучения без защиты, обнаруженный системой гамма-видения "Мультиплекс".
![Аномальная зона излучения на промплощадке объекта Укрытие ЧАЭС](image/mpx2.jpg)

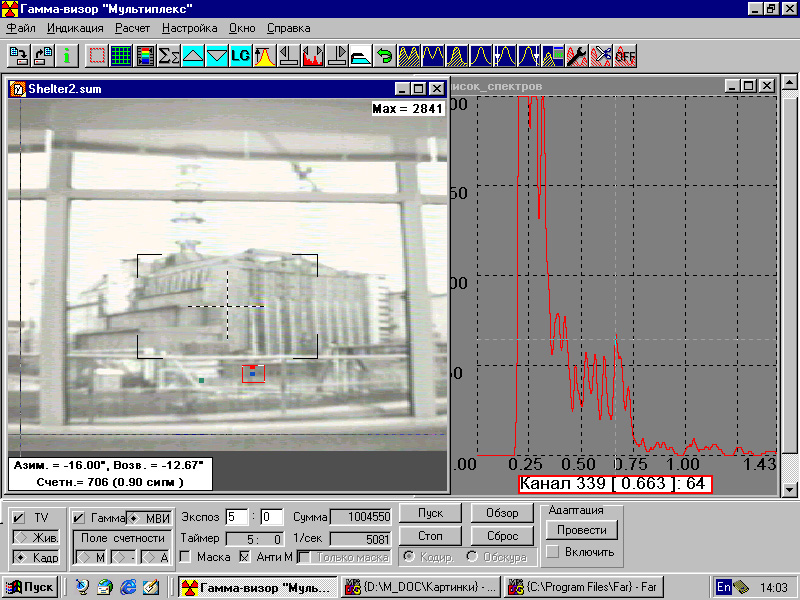

Аномальная зона излучения на промплощадке объекта "Укрытие" ЧАЭС
![Пункт захоронения радиоактивных отходов Буряковка](image/burjak5.jpg)

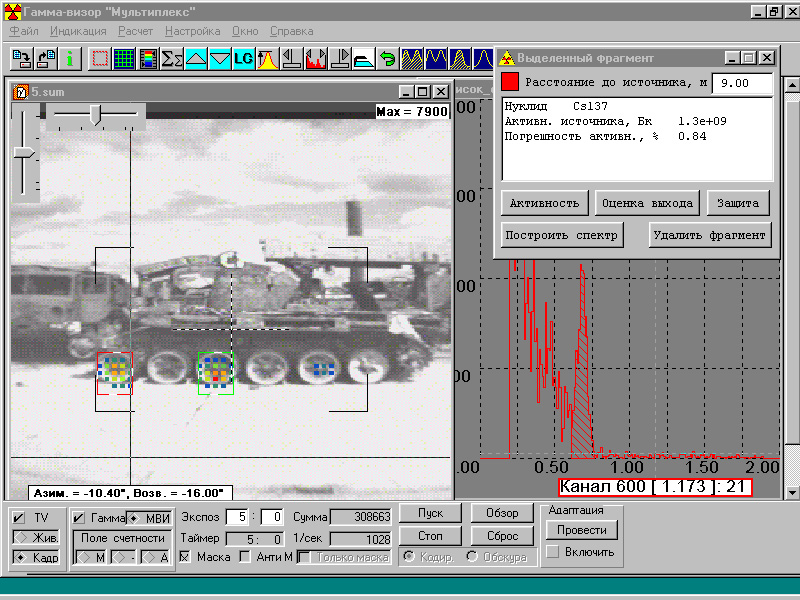

Пункт захоронения радиоактивных отходов "Буряковка". Здесь находится техника, которая использовалась при ликвидации аварии на ЧАЭС. Считается, что она не подлежит дезактивации, так как в непосредственной близости зафиксированы высокие уровни излучения. Система гамма-видения "Мультиплекс" была установлена на расстоянии 9 м от брошенной машины. За 5 минут измерений удалось выяснить, что загрязнена не вся машина, а только промежутки между дисками колес, куда набился радиоактивный грунт. На совмещенных фото и картине распределения гамма-излучения это отмечено в цветовой шкале. Кроме того, дистанционно измерена активность этого грунта и получен спектр его гамма-излучения. Радионуклид автоматически идентифицирован - это Cs-137.
"Мультиплекс" выполнен в малогабаритном носимом исполнении. В транспортном положении вся система размещается в двух кейсах: в одном - регистратор с телекамерой, в другом - электронный блок с компьютером типа Notebook. В рабочем положении регистратор устанавливается на треногу с ориентирующим устройством, а оператор работает с компьютером, который может быть удалён из опасной зоны на дистанцию до 200м.
Гамма-визор "Мультиплекс - образец пятого поколения систем гамма-видения, разработанных и изготовленных Научно-производственным малым совместным предприятием "Опыт". При разработке использовались патенты на изобретения "Гамма-телескоп" и "Гамма-микроскоп", принадлежащие НПМСП "Опыт". В рамках этой работы реализованы новые алгоритмы цифровой обработки спектральной и пространственной информации. Получаемая картина радиационной обстановки вместе с телевизионной картиной сохраняется на магнитных носителях и может быть впоследствии документирована.
Уникальные возможности системы были подтверждены и многократно испытаны в лабораторных и натурных условиях. Малогабаритная мобильная система гамма-видения "Мультиплекс" прошла производственные испытания на предприятиях сферы обращения с радиоактивными отходами, натурные испытания в 10-ти км зоне ЧАЭС и экспертную оценку в Великобритании. Ниже приведена выдержка из технического отчета британских специалистов: "Прибор Мультиплекс от ОПЫТ-а имеет много преимуществ. К ним относятся его небольшие размеры и высокая степень портативности, способность формировать изображения горячих пятен почти в реальном времени и его использование в качестве спектрометра. …Прибор имеет уникальную способность собирать спектральные данные из области, определяемой пользователем, в поле зрения. Неизвестно, как это достигается, и, вероятно, отражает некоторые наиболее передовые работы в области получения гамма-изображений..."
Гамма-визор “Мультиплекс” разработан и изготовлен НПМСП “ОПЫТ” по заказу МИНИСТЕРСТВА УКРАИНЫ ПО ВОПРОСАМ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ И ЗАЩИТЫ НАСЕЛЕНИЯ ОТ ПОСЛЕДСТВИЙ ЧЕРНОБЫЛЬСКОЙ КАТАСТРОФЫ.
|
