Система радиационного контроля «Интер-1М».
|
Радиационный портальный монитор "ИНТЕР-1М" является воплощением новейших технологий выявления радиационных загрязнений грузов и транспортных средств. Отличительной особенностью системы "ИНТЕР-1М" является наличие спектрометрического тракта измерения, что позволяет проводить идентификацию обнаруженных радионуклидов и реализовать высокочувствительный алгоритм выявления радиационно-опасных и ядерных материалов. В модификации системы "ИНТЕР-1М" 2014 года выпуска удалось улучшить чувствительность за счет применения датчиков расстояния до контролируемого объекта.

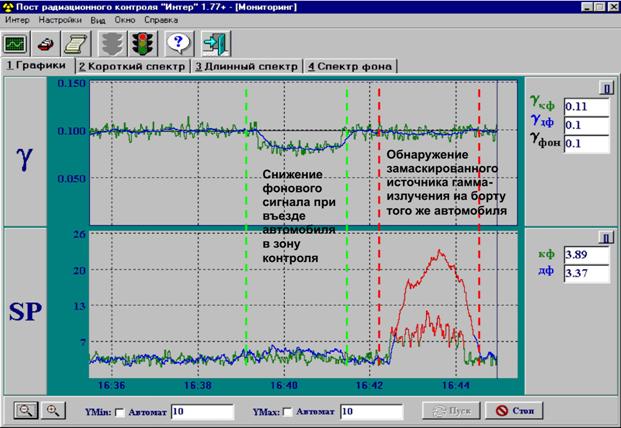

Как это работает? Находясь в зоне контроля, транспортное средство и груз экранируют естественный радиационный фон. Чем ближе груз к детектору, тем заметнее эффект снижения показаний.
Датчик измеряет расстояние до груза и система автоматически снижает порог срабатывания, увеличивая вероятность обнаружения радиационного загрязнения. Это правило действует для всех алгоритмов, в том числе для наиболее эффективного - анализа спектрометрической информации. При малой удельной активности радионуклидов в грузах другие алгоритмы не эффективны.
Система радиационного контроля "ИНТЕР-1М" работает полностью автоматически. Она не нуждается в управлении или обслуживании. Для эксплуатации системы "ИНТЕР-1М" не нужна специальная подготовка оператора.
Встроенное программное обеспечение выполняет следующие задачи:
• адаптация к естественным изменениям радиационного фона, автоматическая подстройка порогов и уменьшение ложных срабатываний;
• спектроскопия и идентификация обнаруженных источников гамма-излучения;
• выявление замаскированных источников излучения по искажению спектра гамма-излучения;
• обнаружение и регистрация нейтронного излучения;
• диагностика составных частей системы;
• передача по локальной сети или сети INTERNET текущей и архивной информации и ведение радиационно-экологического мониторинга.
Система радиационного контроля "ИНТЕР-1М" имеет прекрасные характеристики по чувствительности и быстродействию. По функциональным возможностям и техническим характеристикам система радиационного контроля "ИНТЕР-1М" соответствуют рекомендациям МАГАТЭ IAEA-TECDOC-1312/R и стандарту США ANSI N42.38-2006.
Основные технические характеристики.
| Диапазон энергий регистрируемого гамма-излучения, МэВ |
0,05 … 10 |
| Относительное энергетическое разрешение по гамма-линии 137Cs (662 кэВ) (в зависимости от объема и типа сцинтиллятора) |
от 8% до 13% |
| Диапазон измерения мощности эквивалентной дозы гамма-излучения, мкЗв/ч |
0,05 … 100 |
| Предел допускаемой основной относительной погрешности измерения мощности эквивалентной дозы гамма-излучения с энергией 1,25 МэВ при доверительной вероятности 0,95 |
± 15% |
| Диапазон энергий регистрируемого нейтронного излучения |
от тепловых до 10 МэВ |
| Диапазон измерения плотности потока нейтронного излучения, с-1·см-2 |
0,05 … 200 |
| Энергетическая зависимость при измерении мощности эквивалентной дозы гамма-излучения в диапазоне энергий от 0,05 до 3 МэВ, не более |
± 15% |
| Чувствительность блока детектирования гамма-излучения к излучению радионуклида, расположенного в фиксированном положении в направлении перпендикулярном фронтальной поверхности блока детектирования, (имп/с)/мкЗв/ч |
5000 … 20000 |
| Порог обнаружения плутоний-бериллиевого источника имеющего выход нейтронного излучения, нейтрон/с |
10000 - 50000 |
| Время установления рабочего режима системы, минут, не более |
5 |
| Время измерения мощности эквивалентной дозы гамма-излучения, с |
5 |
| Время реакции на аномалию, с |
1…3 |
| Скорость контролируемого транспортного средства |
до 10 км/час |
| Частота ложных срабатываний за 24 часа непрерывной работы, не более |
1 |
| Степень защиты оболочки блока детектирования |
IP56 |
| Рабочий диапазон температур для блока детектирования |
от -40 до +50oС |
| Высота зоны контроля, м |
От 2 до 4 |
| Ширина проезда, м |
От 3 до 6 |
| Напряжение питающей сети переменного тока |
от 150 до 240 В (50±1) Гц |
Потребляемая от сети 220В мощность не более:
Блок измерения
Система резервного питания при зарядке аккумулятора |
15 Вт
50 Вт
|
| Время непрерывной работы от системы резервного питания |
1,5…4 часа |
В состав базового комплекта системы радиационного контроля "ИНТЕР-1М" входят: блоки детектирования нейтронного и гамма-излучения, датчики расстояния до объекта, измерительный блок с программным обеспечением, монитор, IP-камера, оборудование для подключения к локальной сети, наружная сигнализация, система резервного питания.

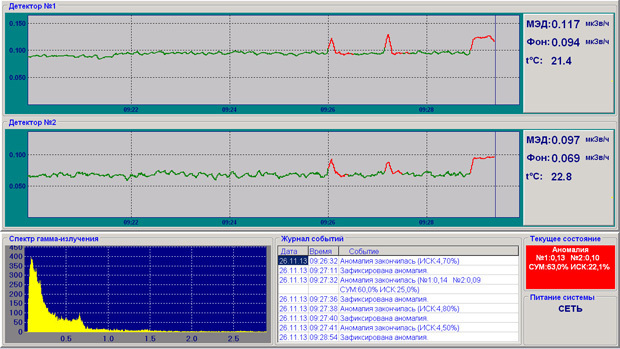

На дисплей в удобной и наглядной форме выводится большое количество полезной информации: изменяющиеся в реальном масштабе времени ("живые") графики МЭД и спектра гамма-излучения, обновляемый журнал событий, данные о зарегистрированной аномалии, ресурс автономного питания.
Все результаты измерений, журналы событий и фотоснимки объектов контроля записываются в архив. Оператор не имеет возможности стереть эти данные. Кроме того, реализована возможность получать удаленный доступ к системе в режиме "онлайн" и к архиву с целью детального изучения зарегистрированных аномалий.
В условиях, когда между блоками детектирования и блоком измерений большие расстояния, или неудобно прокладывать кабель, предусмотрена возможность передачи данных по радиоканалу. Беспроводная (кодированная, помехозащищенная) передача данных от детекторов к измерительному блоку на расстояние до 1800м устраняет необходимость прокладки дорогостоящих коммуникаций.
Минимизированные габариты и вес блоков детектирования позволяют устанавливать их без возведения дорогостоящих бетонных конструкций. Все работы по установке, настройке и вводе в эксплуатацию системы занимают, как правило, 1-2 рабочих дня.

На фото - пример установки блока детектирования на металлическую опору в пункте пропуска через Государственную границу «Успенка» Донецкой области.
Системы радиационного контроля "ИНТЕР" установлены на Государственной границе Украины в Луганской, Донецкой, Сумской областях и в Евпаторийском МТП.

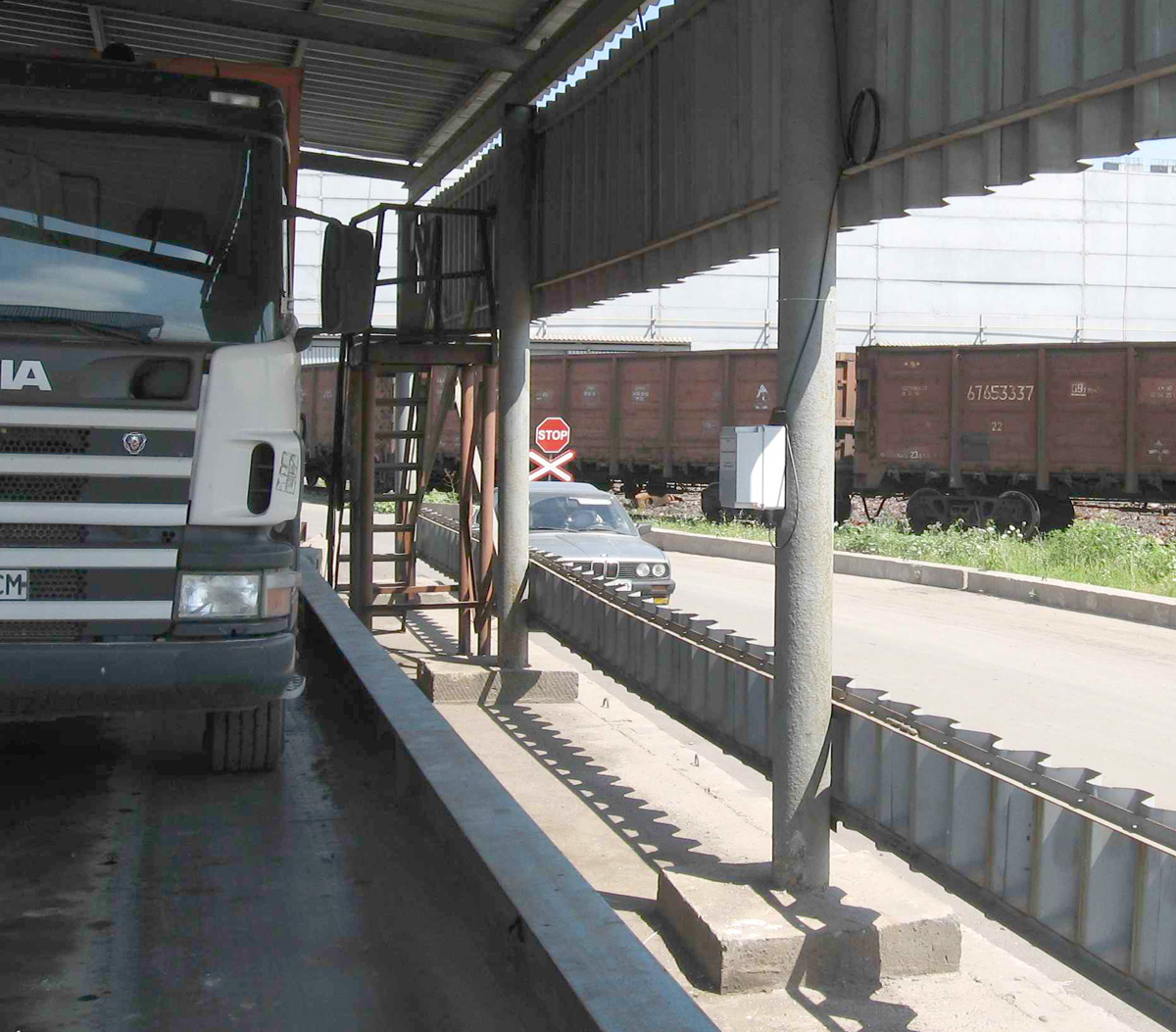

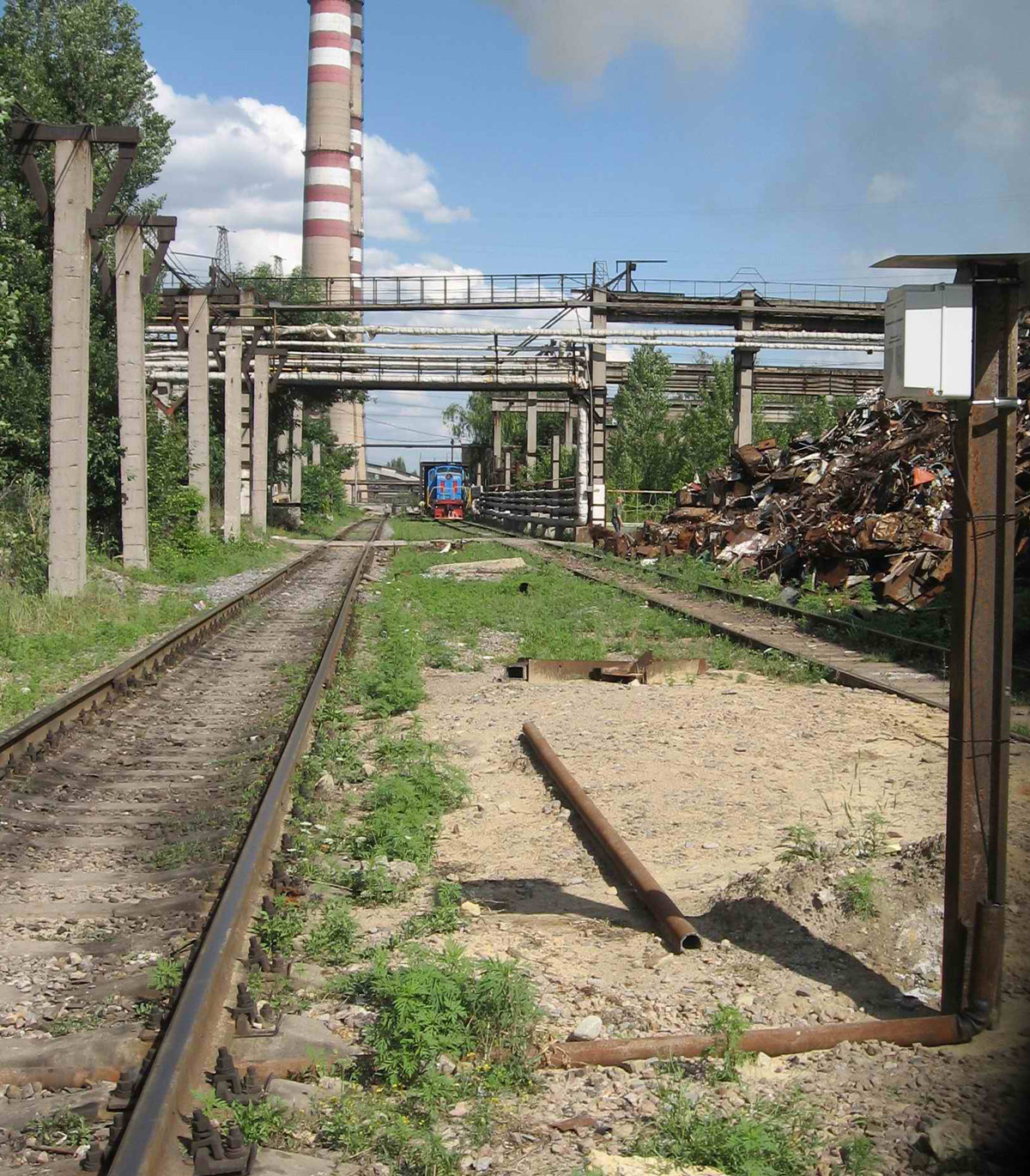

Системы "ИНТЕР" успешно используются предприятиями ВТОРМЕТ и металлургическими заводами для радиационного контроля сырья.

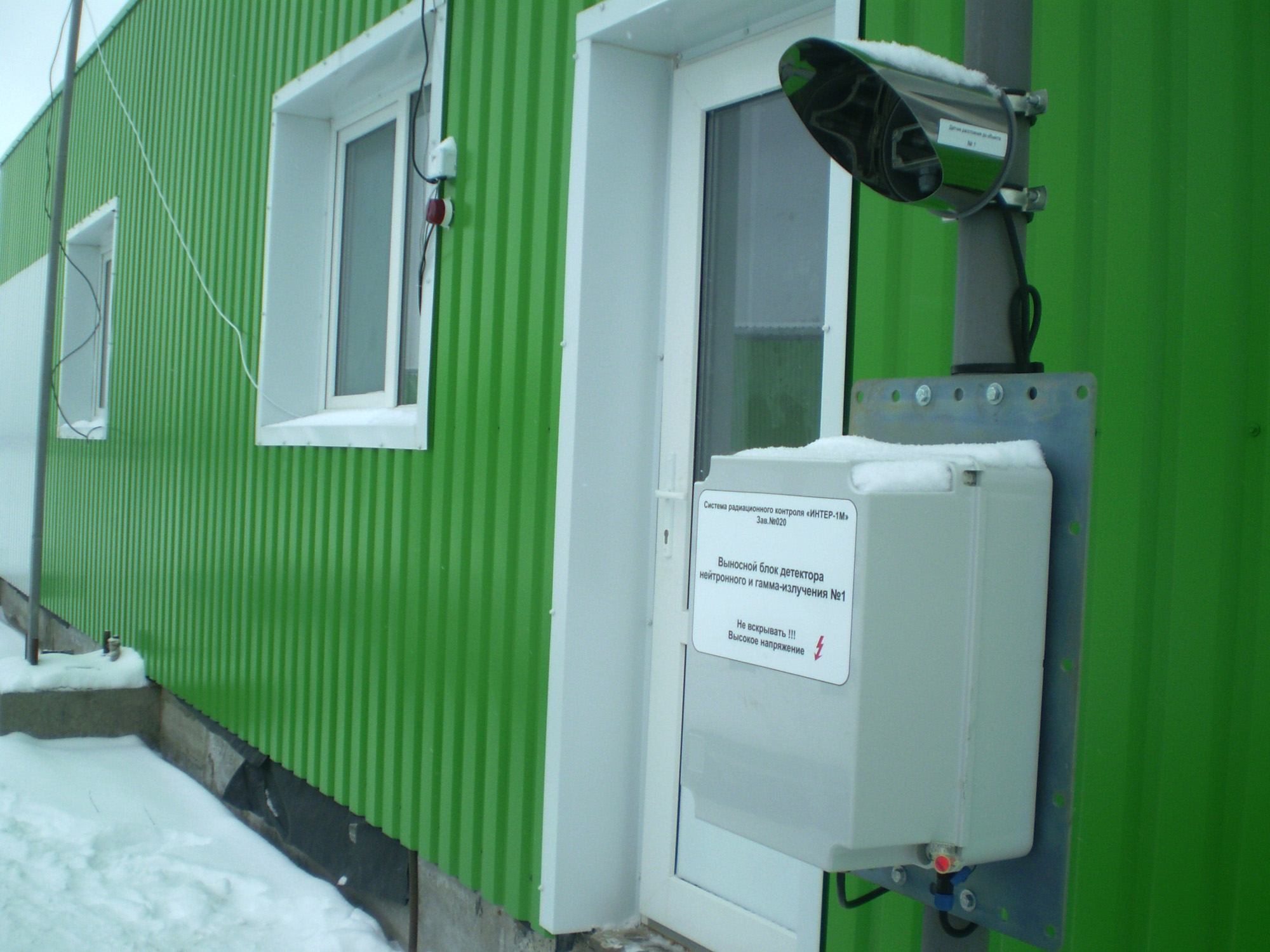

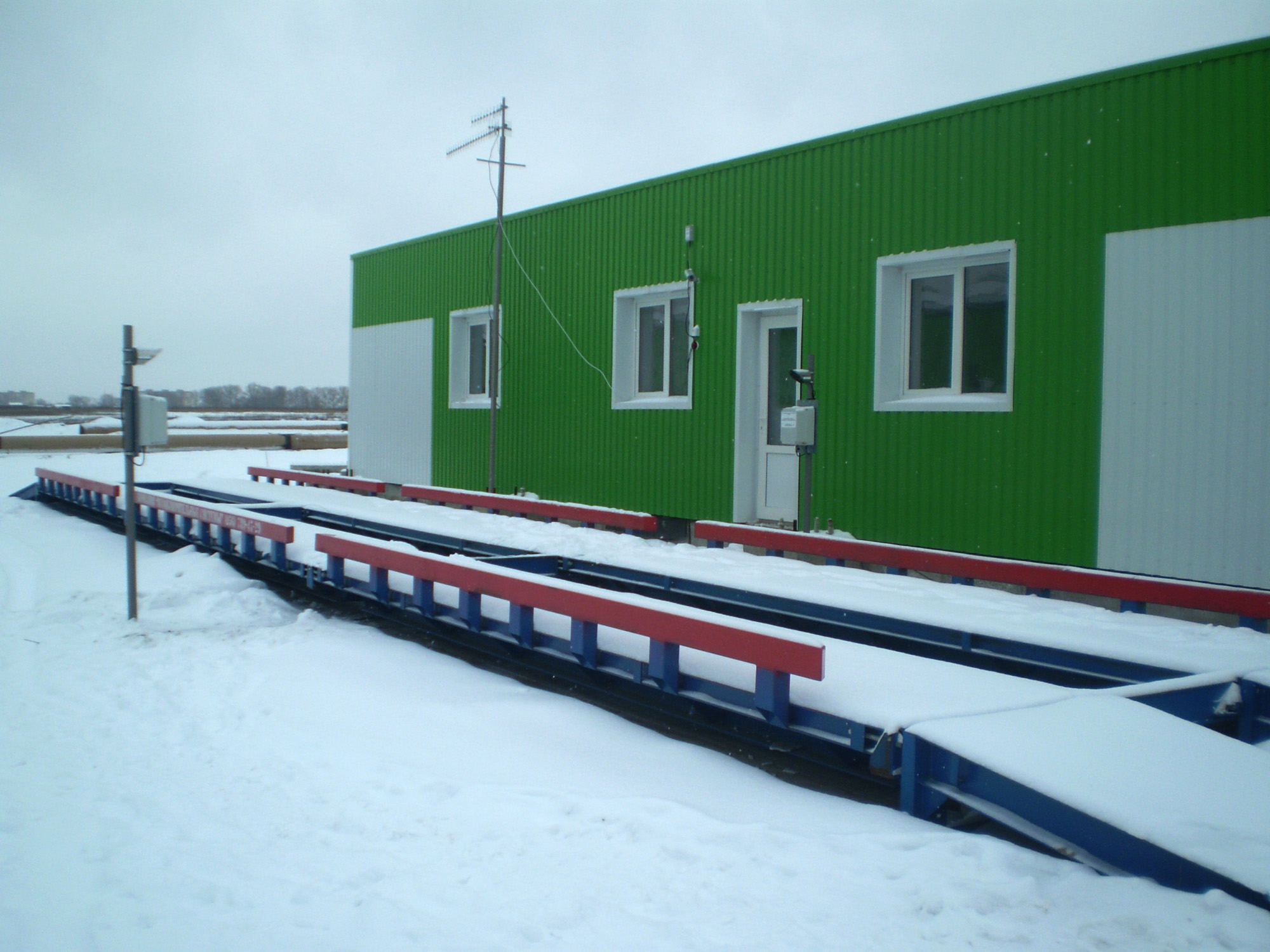

Новая модификация системы "ИНТЕР-1М" установлена и введена в эксплуатацию для входного контроля лесоматериалов на электростанции в пригороде Иванкова Киевской области.

|
 |
|
|
|
